CA6549為一全自動測試、帶圖形顯示屏幕的多功能絕緣電阻測試儀,該款儀器具有多段可選的測試電壓,并可自行組態設置(從40V到5100V);同時可對所測得得絕緣電阻值,進行參考溫度的計算修正。
關鍵字:CA 6549,CA6549,法國CA CA6549,CA6549絕緣測試儀
CA6549為一全自動測試、帶圖形顯示屏幕的多功能絕緣電阻測試儀,該款儀器具有多段可選的測試電壓,并可自行組態設置(從40V到5100V);同時可對所測得得絕緣電阻值,進行參考溫度的計算修正。

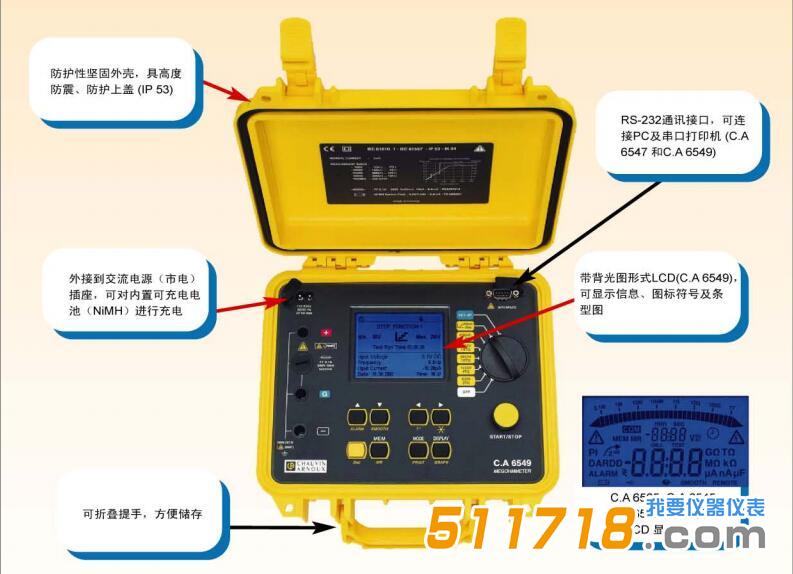

法國CA CA6549 5kV程式數字絕緣測試儀產品簡介:
CA6549為一全自動測試、帶圖形顯示屏幕的多功能絕緣電阻測試儀。具有多段可選的測試電壓,并可自行組態設置(從40V到5100V);同時可對所測得得絕緣電阻值,進行參考溫度的計算修正。CA6549是目前市場上獨特具有圖形(趨勢圖)和數字雙重顯示的絕緣電阻測量儀器,采用大型圖型液晶屏幕,可同時顯示5行字元數字顯示或絕緣電阻趨勢圖型。同時,可預先設置三組步階電壓測試設定,每一個設定可設置5階的步階電壓。經由RS-232通訊接口,操作人員可使用DataView? 軟件(選購)對其進行組態或進行操作;同時,經由DataView?軟件,測量結果數據可導入PC,直接生成報表并通過打印機打印輸出。
法國CA CA6549 5kV程式數字絕緣測試儀產品特點:
1.測試電壓可自行組態設置(從40V到5100V),并有固定測試電壓值:500V、1000V、2500V和5000V可直接選擇
2.絕緣電阻測量范圍:從30kΩ 到10TΩ
3.自動步階電壓測試(步階電壓和持續時間可自行設置)- 可預先設置、存儲三組設定值,每組皆可可設置5階步階電壓值。
4.可計算電阻讀值的溫度補償(參考溫度的絕緣電阻值)
5.自動計算DAR、PI及DD值
6.直接測量及顯示測量絕緣電阻值、測試電壓、運行時間、電容和漏電流等
7.當檢測到被測物帶電壓(未斷電),則儀器自動禁止測量
8.測試結束后自動放電,并顯示放電電壓
9.大型圖形液晶屏,可顯示5行字元數字,或絕緣電阻測量趨勢圖等測量結果
10.強固防護外殼
11.具RS-232通訊接口,支持外接串口打印機(選購)直接打印測量結果
12.具128kB內存,可存儲測量數據
13.可經由PC遠程控制(選購 DataView 軟件)
法國CA CA6549 5kV程式數字絕緣測試儀產品應用:
1.測量電纜、變壓器、電動機、發電機等絕緣及繞組絕緣等
2.高阻或高吸收測試
3.單點快速測試
4.定時測量
5.吸收比(DAR)及很化指數(PI)測試
6.多層絕緣電纜測試(DD)
7.長時間運行的老舊設備
8.電動機絕緣電阻測量
9.計算機控制生產線測試
10.預防性維護,可經由PC儲存測量數據并進行趨勢分析
11.依據測量需求,用戶自選測試電壓進行絕緣電阻測量
法國CA CA6549 5kV程式數字絕緣測試儀技術參數:
測量
絕緣電阻
固定測試電壓:500/1,000/2,500/5,000 V
可調測試電壓:40V ~ 5,100V (以10V或100V遞增)
測量范圍: 500V:10kΩ ~ 2 TΩ
1,000V:10kΩ ~ 4 TΩ
2,500V:10kΩ ~ 10 TΩ
5,000V:10kΩ ~ 10 TΩ
電壓: 1 至 5,100V (15Hz 至 500Hz 或DC)
電容: 0.001 至 49.99F
泄露電流: 0.000nA 至 3,000μA
功能
顯示屏: 圖型點陣 LCD
背光: 有
可組態設置告警: 有
平滑顯示: 有
可組態設置時間: 有
計算參數: DAR(電介質吸收比)-PI(很化指數)及DD(電介質放電指數)
步長電壓模式: 5階
R(參考溫度To):計算 有
鎖定測試電壓: 有
R(t): 記錄并可直接顯示
數據存儲內存: 128 kB
通訊接口: RS 232
直接打印結果: 透過串行或并行打印機
PC軟件: DataView?(選購)
電源: 可充電鎳氫電池(9.6V – 3.5 AH NiMH)
電池壽命: 30天,每天10次DAR 和5次PI測試
電氣安規: IEC 61010-1 (Cat. III 1,000V 或 Cat. I 2,500V) 及IEC 61557
外型尺寸: 270 x 250 x 180 mm
重量: 4.3 kg
